Máy bơm laser ổn định FBG

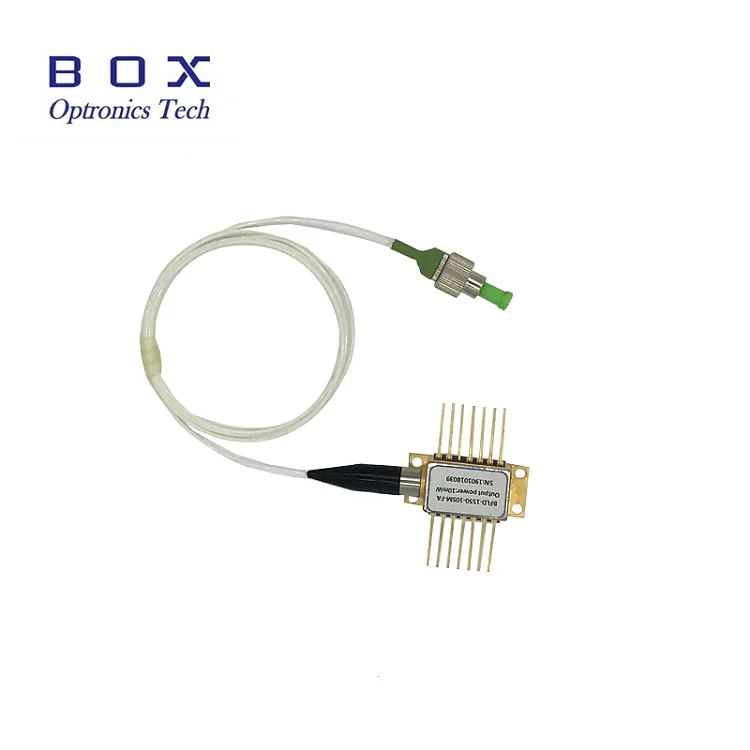

Hộp Optronics Fiber-Bragg-Grating FBG Stabilized Pump Lasers là các điốt laser nhỏ gọn được thiết kế để sử dụng như laser bơm. Các gói bướm chứa một bộ làm mát nhiệt điện tích hợp (TEC) và nhiệt điện trở. Vùng của sợi quang được đánh dấu bằng một cặp dải đen chứa cách tử được khắc vào sợi quang, hoạt động như một bộ phản xạ Bragg để cung cấp phản hồi cho tia laser. Thiết kế ổn định FBG tạo ra đầu ra được mở rộng phổ bằng các chế độ vệ tinh. Một tia laser ổn định FBG không phải là một tia laser chế độ dọc đơn lẻ; trong khi nó được ổn định về mặt tần số, đường cong khuếch đại sẽ chứa nhiều chế độ khác nhau. Ngoài ra, các cách tử Bragg này tương đối không nhạy cảm với nhiệt độ (<0,02 nm / ° C). Cần lưu ý rằng đối với laser bí mật SM, lưỡng chiết suất do ứng suất gây ra trên sợi quang có thể thay đổi phổ đầu ra của diode laser. Do đặc tính của sợi, các tia laser đuôi dài PM sẽ không bị ảnh hưởng. Nó đã được sử dụng rộng rãi trong hệ thống DWDM, EDFA và CATV.

Box Optronics cung cấp nhiều tùy chọn trong Laser bơm ổn định FBG, chúng tôi có diode laser bướm 14-PIN bơm 974nm 976nm 200mW 400mW 600mW với sợi Hi1060 SM hoặc sợi PM. Laser bơm ổn định FBG 976 nm tạo ra công suất ổn định là ¥ 600 mW với một bím sợi đơn mode hoặc từ 100 đến 700 mW với một bím sợi duy trì phân cực. Với băng thông phổ <1 nm, chúng rất thích hợp để bơm lõi của sợi pha tạp Erbium, chẳng hạn như trong bộ khuếch đại sợi pha tạp Erbium, bộ dao động khóa chế độ và laser CW.

Laser bơm ổn định FBG 980nm sử dụng cấu trúc phẳng với chip trên sóng mang phụ. Con chip công suất cao được niêm phong kín trong một gói bướm 14 chân không chứa epoxy và không có chất chảy và được trang bị một điện trở nhiệt, bộ làm mát nhiệt điện và điốt màn hình. Mô-đun bơm 980nm sử dụng tính năng ổn định FBG để "khóa" bước sóng phát xạ. Nó cung cấp phổ băng hẹp không nhiễu, ngay cả khi có những thay đổi về nhiệt độ, dòng truyền động và phản hồi quang học. Lựa chọn bước sóng có sẵn cho các ứng dụng yêu cầu hiệu suất cao nhất trong điều khiển phổ với công suất khả dụng cao nhất. Mô-đun này tuân thủ được mô tả trong yêu cầu Telcordia GR-468-CORE.
