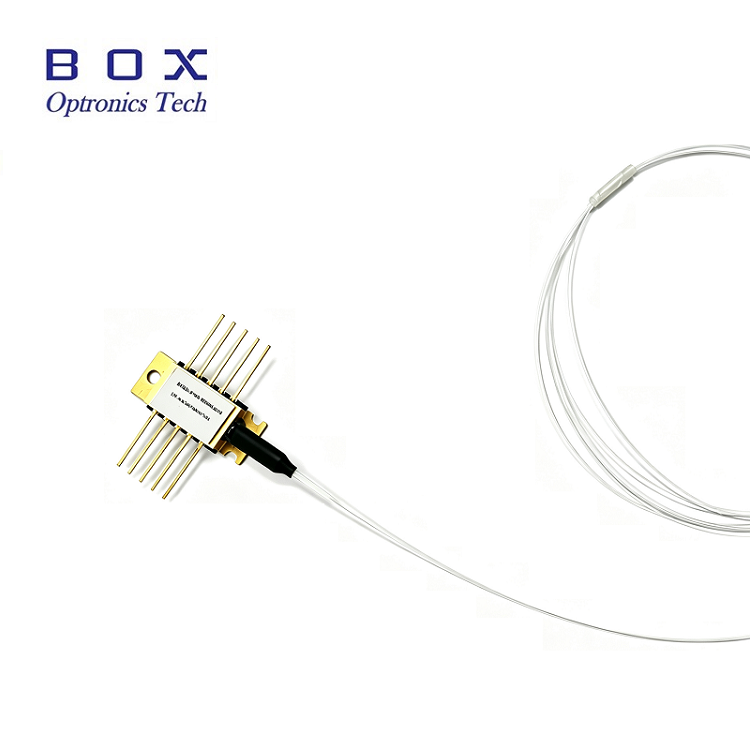

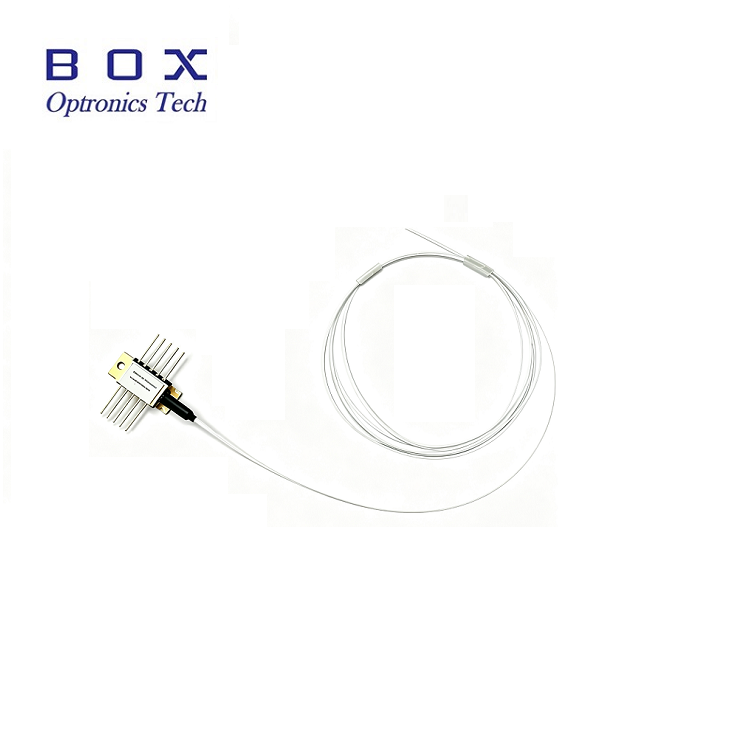

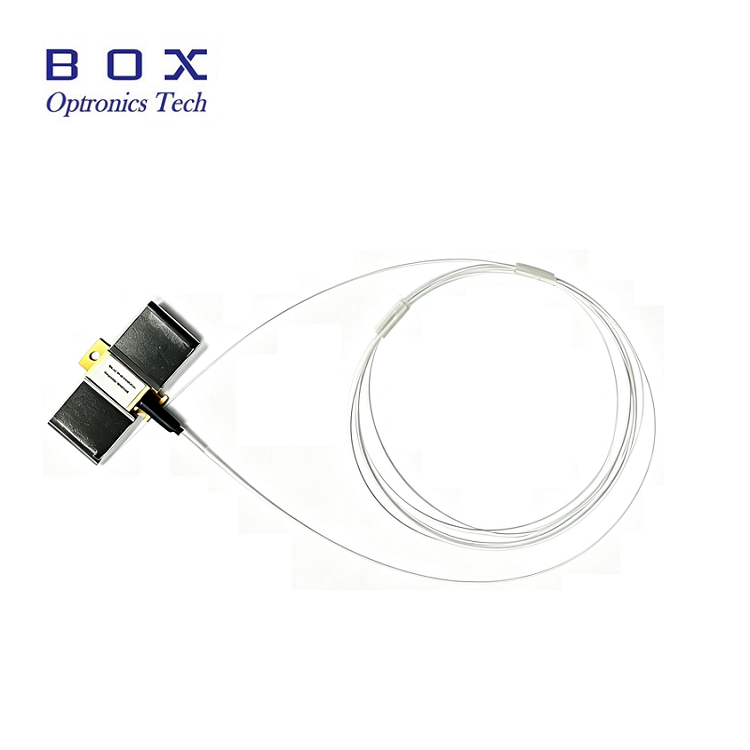

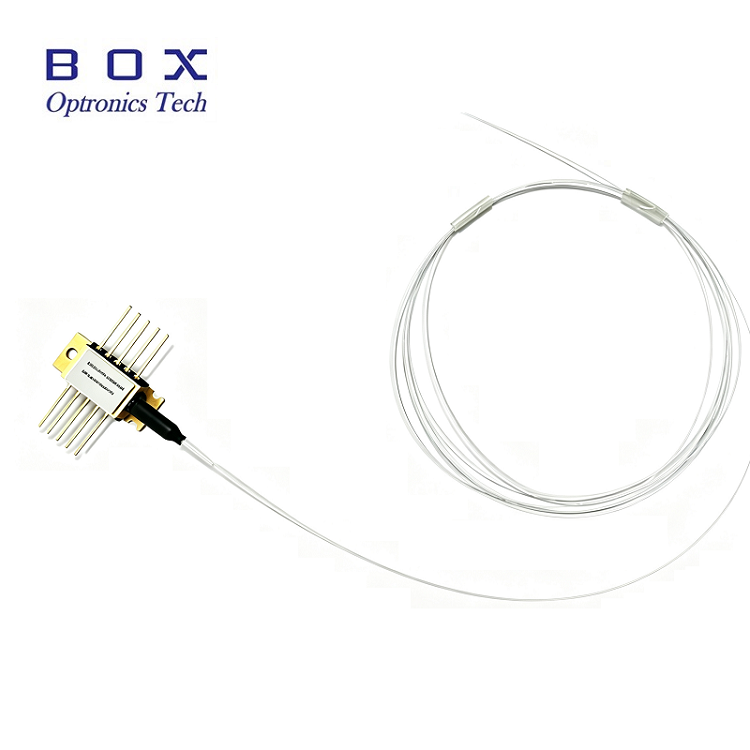

Mô-đun diode laser bơm làm mát bằng bướm mini 980nm 10pin

1.  Mô tả Sản phẩm:

Mô-đun laser bơm làm mát bằng bướm mini 980nm 10 chân được bịt kín trong gói 10 chân bướm không chứa epoxy và không có chất trợ dung, đồng thời tích hợp nhiệt điện trở, bộ làm mát nhiệt điện và điốt giám sát.

Mô-đun laser bơm làm mát bằng bướm mini 980nm 10 chân sử dụng tính năng ổn định  FBG  để  "khóa"  bước sóng  phát xạ.  Nó  cung cấp  phổ tần hẹp không có tiếng ồn, ngay cả khi có sự thay đổi về nhiệt độ, dòng điện và phản hồi quang học. Lựa chọn bước sóng  có sẵn  cho  ứng dụng  yêu cầu  hiệu suất  cao nhất  trong  điều khiển phổ với công suất cao nhất hiện có. Mô-đun này tuân thủ yêu cầu được mô tả trong Telcord ia GR-468-CORE.

2. Tính năng sản phẩm:

Công suất hoạt động không bị xoắn 400mW hoặc 600mW;

Gói bướm 10-PIN với sợi SM Hi1060 hoặc PM980;

Ổn định cách tử sợi Bragg, Có sẵn lựa chọn bước sóng;

Tích hợp bộ làm mát nhiệt điện, nhiệt điện trở và diode giám sát.

3. Ứng dụng:

Bộ khuếch đại sợi pha tạp erbium ghép kênh phân chia bước sóng dày đặc (DWDM) (EDFA);

Giảm cấu trúc EDFA số lượng máy bơm;

Các đường trục truyền hình cáp (CATV) khoảng cách rất dài và số lượng nút phân bổ rất cao.

4. Xếp hạng tối đa tuyệt đối:

5.  Đặc điểm quang điện (nhiệt độ laser 25oC):

Ghi chú:

[1] Dòng điện xoắn được định nghĩa là dòng điện có độ lệch của ánh sáng so với độ dốc hiện tại (dL/dI) so với tuyến tính vượt quá +/-50%,Pkink>= 1,2*Công suất định mức,Ikink>=If(BOL)*1.2

[2] Lỗi theo dõi được xác định ở nhiệt độ trường hợp nhất định, đó là sự thay đổi công suất sợi, ở dòng điện theo dõi không đổi, liên quan đến giá trị đo được ở trường hợp 25oC

6. Thông số kỹ thuật cáp quang:

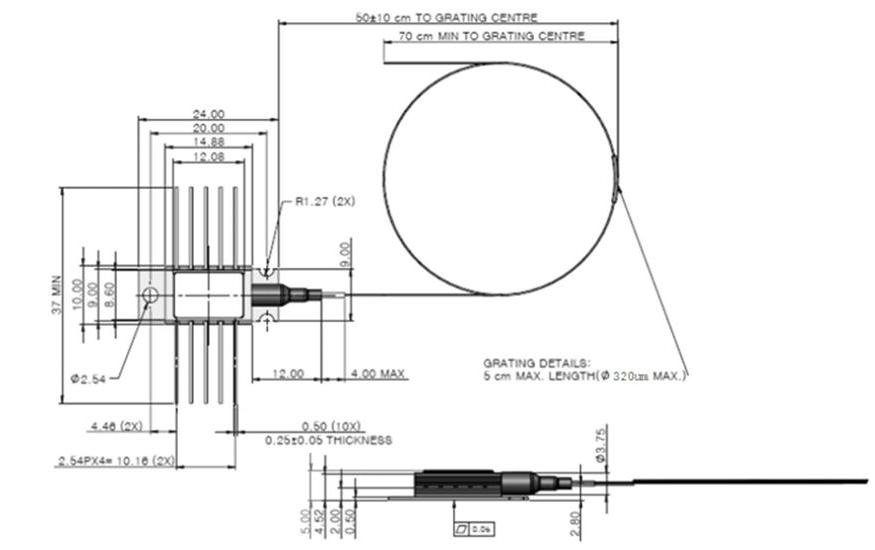

7.  Định nghĩa bản vẽ gói hàng&PIN-OUT(Đơn vị: mm):

GHIM	Sự miêu tả	GHIM	Sự miêu tả
1	TEC(+)	10	TEC(-)
2	Điện trở nhiệt	9	Trường hợp mặt đất
3	nút PDA	8	NC
4	Cực âm PD	7	Cực âm LD
5	Điện trở nhiệt	6	Cực dương LD

8. Thông tin đặt hàng:
