Trong lĩnh vực truyền thông quang học, Bộ suy giảm quang học biến đổi (VOA) đóng một vai trò không thể thiếu. Là thành phần chính để điều chỉnh công suất quang, VOA không chỉ đảm bảo truyền tín hiệu quang ổn định mà còn cải thiện hiệu suất tổng thể của hệ thống.
Bộ suy giảm quang thay đổi là một thiết bị quang thụ động được thiết kế để đạt được sự suy giảm công suất quang có thể kiểm soát được. Nó điều chỉnh chính xác năng lượng của tín hiệu quang để đáp ứng yêu cầu của các tình huống ứng dụng đa dạng. VOA chủ yếu được chia thành hai loại: Bộ suy giảm quang biến đổi cơ học (MVOA) và Bộ suy giảm quang biến đổi điện (EVOA). MVOA nhận ra sự suy giảm công suất quang thông qua điều chỉnh thủ công, trong khi EVOA thay đổi mức suy giảm bằng cách áp dụng các tín hiệu điện dẫn động, mang lại độ chính xác và tính linh hoạt điều chỉnh vượt trội.
VOA áp dụng nhiều cơ chế hoạt động, chủ yếu bao gồm cơ học, quang từ, tinh thể lỏng, MEMS (Hệ thống vi cơ điện tử), các loại nhiệt quang và quang âm.
1. Loại cơ học: Công suất quang trong đường dẫn ánh sáng được điều chỉnh bằng cách di chuyển các bộ phận chặn ánh sáng như tấm hoặc hình nón. Thiết kế này có cấu trúc đơn giản nhưng độ chính xác và tính linh hoạt điều chỉnh tương đối thấp.
2. Loại quang từ: Sự suy giảm năng lượng ánh sáng được thực hiện bằng cách tận dụng sự thay đổi tính chất quang học của các chất dưới từ trường, cụ thể là hiệu ứng quay quang từ. Loại này mang lại độ chính xác và ổn định cao nhưng đi kèm với chi phí cao hơn.
3. Loại tinh thể lỏng: Dựa trên hiệu ứng lưỡng chiết phát sinh từ tính dị hướng chiết suất của tinh thể lỏng, một điện trường bên ngoài được áp dụng để định hướng lại các phân tử tinh thể lỏng, từ đó điều chỉnh độ truyền ánh sáng. VOA tinh thể lỏng có tốc độ phản hồi nhanh và phạm vi suy giảm rộng.
4. Loại MEMS: Gương siêu nhỏ chế tạo bằng công nghệ vi cơ điện tử được nghiêng nhờ lực tĩnh điện để điều chỉnh cường độ ánh sáng phản xạ. MEMS VOA có đặc điểm là kích thước nhỏ, trọng lượng nhẹ và mức độ tích hợp cao.
5. Loại nhiệt quang: Mức suy giảm được điều chỉnh thông qua các biến đổi về đặc tính quang học của vật liệu (ví dụ: chiết suất) trong trường nhiệt độ. VOA quang nhiệt có cấu trúc đơn giản và chi phí thấp nhưng lại có tốc độ phản hồi chậm.
6. Loại quang âm: Sóng siêu âm tạo ra biến dạng tuần hoàn bên trong tinh thể quang âm, gây ra sự dao động định kỳ về chỉ số khúc xạ để điều chỉnh chùm ánh sáng. VOA quang âm cung cấp tốc độ điều chỉnh nhanh và độ ổn định tuyệt vời.
VOA được triển khai rộng rãi trong truyền thông quang học, cảm biến sợi quang, dụng cụ quang học và các lĩnh vực khác.
1. Truyền thông quang học: Cân bằng cường độ tín hiệu quang trên các kênh khác nhau để duy trì chất lượng tín hiệu nhất quán; điều chỉnh công suất tín hiệu quang để thích ứng với các khoảng cách truyền và thông số kỹ thuật của máy thu khác nhau.
2. Cảm biến sợi quang: Mô phỏng cường độ tín hiệu quang trong các điều kiện môi trường khác nhau để kiểm tra và xác minh hiệu suất cũng như độ tin cậy của hệ thống.
3. Dụng cụ quang học: Áp dụng cho các thiết bị laser, máy đếm photon, máy quang phổ, kính hiển vi quang học và các thiết bị khác để kiểm soát cường độ và thông lượng tín hiệu quang cho kết quả đo chính xác.

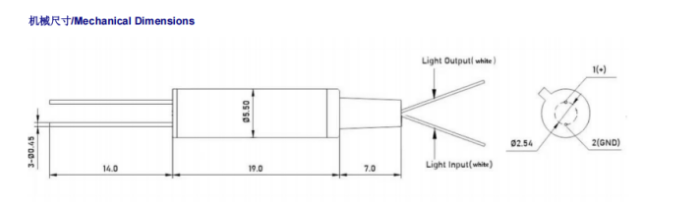

| Mặt hàng | Thông số | Đơn vị |
|---|---|---|
| Phạm vi bước sóng hoạt động | Dải O / Dải C / Dải L / Dải đầy đủ / dải khác | bước sóng |
| Loại suy giảm | Sáng hoặc tối | - |
| Phạm vi suy giảm | ≥15/20/30/40 | dB |
| Mất chèn | .70,7 | dB |
| Độ phân giải suy giảm | liên tục | dB |
| Trả lại tổn thất | ≥45 | dB |
| Loại sợi | SMF-28e | - |
| Thời gian đáp ứng (công suất quang 10-90%) | 5 | bệnh đa xơ cứng |
| Điện áp lái xe | 5/6.5 | V |
| Sức mạnh lái xe | 5 | mW |
| Mất phụ thuộc phân cực | .20,2 @ 10dB, 0,5 @ <20dB att. | dB |
| Mất phụ thuộc bước sóng | .60,6 @ 10dB, 1,0 @ <20dB trên nhịp 20nm | dB |
| Công suất quang tối đa | 500 | mW |
| Nhiệt độ hoạt động | -0~+70 | °C |
| Nhiệt độ bảo quản | -40~+85 | °C |
| Loại kết nối | tùy chỉnh | - |
| Kích thước gói | Φ5,5xL19 | mm |

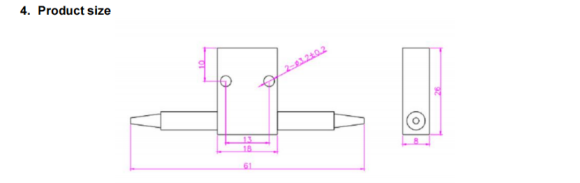

| tham số | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Loại (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Bước sóng (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Phạm vi suy giảm (dB) | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 | 0,8 ~ 60 |
| Tổn hao ban đầu (dB) | .80,8 | .80,8 | .80,8 | .80,8 |
| Mất mát trở lại (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Loại sợi | SMF-28e | SMF-28e | SMF-28e | 50/125 hoặc 62,5/125MM |
| PDL(dB) | .10,15 | .10,15 | .10,15 | - |
| Kích thước (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Nhiệt độ hoạt động (oC) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Nhiệt độ bảo quản(°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
