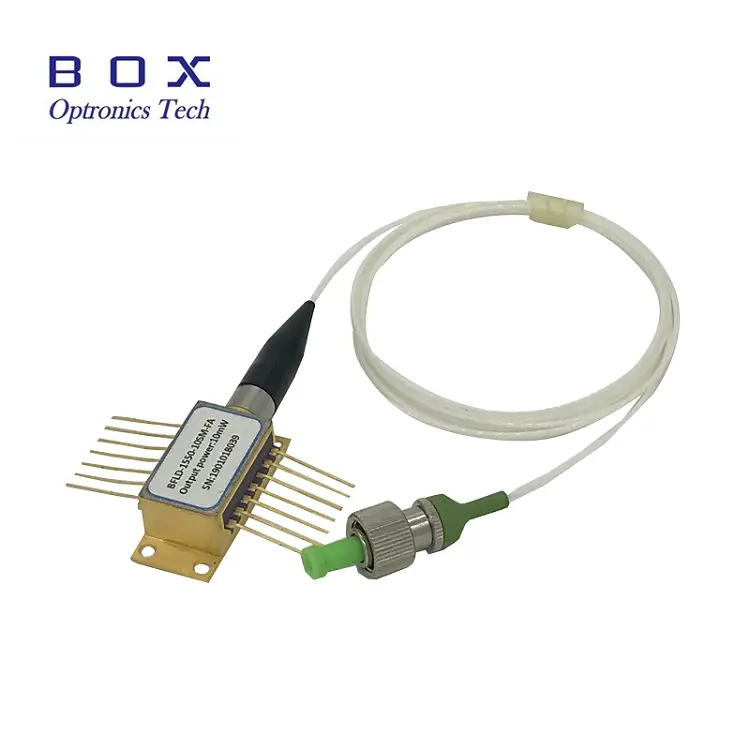

Đi-ốt Laser DFB 1532,68nm 10mW dành cho mô-đun phát hiện axetylen C2H2 là một đi-ốt laser có độ kết hợp cao, tiết kiệm chi phí. Chip diode laser DFB được đóng gói trong gói bướm 14PIN được hàn kín tiêu chuẩn công nghiệp với TEC, bộ cách ly và PD tích hợp.
Điốt Laser DFB 1532,68nm 10mW dành cho mô-đun phát hiện axetylen C2h2 là một điốt laser có độ kết hợp cao, tiết kiệm chi phí. Chip diode laser DFB được đóng gói trong gói bướm 14PIN được hàn kín tiêu chuẩn công nghiệp với TEC, bộ cách ly và PD tích hợp.
Laser phản hồi phân tán (DFB) hiệu suất cao, giếng đa lượng tử (MQW);
Gói bướm 14PIN tiêu chuẩn công nghiệp;
Tích hợp TEC và bộ cách ly quang học.
Cảm biến sợi quang;
Cảm biến axetylen;
Nguồn laze.
| tham số | Biểu tượng | Tình trạng | Tối thiểu. | Đánh máy. | Tối đa. | Đơn vị |
| Bước sóng trung tâm | λc | TL=15～35°CW | 1531.68 | 1532.68 | 1533.68 | bước sóng |
| Công suất đầu ra quang học | PO | - | 10 | - | - | mW |
| Ngưỡng hiện tại | thứ nhất | - | - | - | 20 | ma |
| Dòng điện hoạt động | IOP | PO= 10 mW (CW) | - | - | 100 | ma |
| Băng thông quang phổ | LW | - | - | 10 | MHz | |
| Điện áp chuyển tiếp laser | VF | Công suất đầu ra CW 10mW | - | - | 2.5 | V |
| Theo dõi dòng điện tối | NHẬN DẠNG | - | - | - | 0.2 | uA |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | CW | 35 | 40 | - | V |
| Cách ly quang học | - | 30 | - | - | dB | |
| Điện trở nhiệt | RTH | TL = 25oC | 9.5 | 10 | 10.5 | KΩ |
| TEC hiện tại | ITEC | TL = 25oC, TC = 70oC | - | - | 1.5 | A |
| Điện áp TEC | VTEC | TL = 25oC, TC = 70oC | -2,5 | - | 3.5 | V |
| Hệ số nhiệt độ bước sóng | Δλ/ΔT | Nhiệt độ TEC ở 15oC đến 35oC | - | 0.09 | - | nm/oC |
| Hệ số dòng bước sóng | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

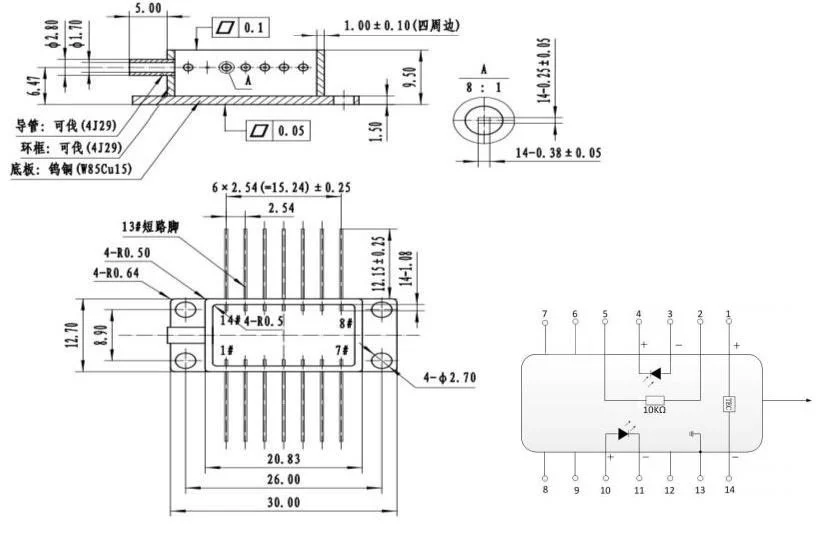

| GHIM | Sự miêu tả | GHIM | Sự miêu tả |
| 1 | Điện trở nhiệt | 14 | NC |
| 2 | Điện trở nhiệt | 13 | Cực dương laze(+) |
| 3 | LD Cathode(-) | 12 | Cực âm laze(-) |
| 4 | Cực dương PD (+) | 11 | Cực dương laze(+) |
| 5 | Cực âm PD(-) | 10 | NC |
| 6 | TEC(+) | 9 | Trường hợp mặt đất |
| 7 | TEC(- ) | 8 | Trường hợp mặt đất |

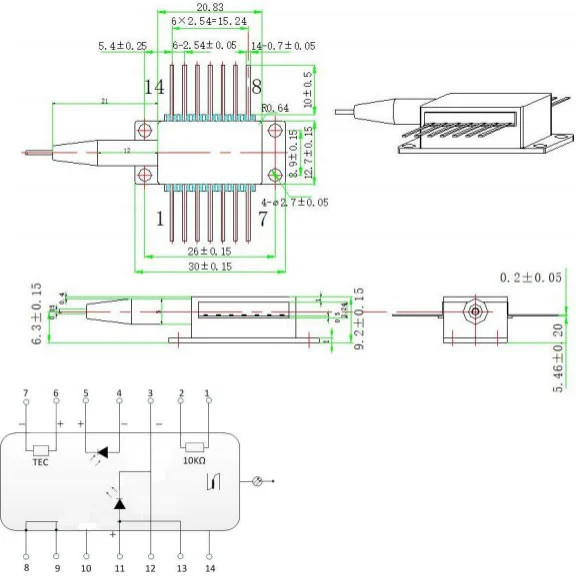

| GHIM | Sự miêu tả | GHIM | Sự miêu tả |
| 1 | TEC(+) | 14 | TEC(- ) |
| 2 | Điện trở nhiệt | 13 | Trường hợp mặt đất |
| 3 | Cực dương màn hình PD (-) | 12 | NC |
| 4 | Cực âm màn hình PD (+) | 11 | Cực âm laze (-) |
| 5 | Điện trở nhiệt | 10 | Cực dương laze (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Tất cả các sản phẩm đã được kiểm tra trước khi vận chuyển;
Tất cả các sản phẩm đều được bảo hành 1-3 năm. (Sau thời gian đảm bảo chất lượng bắt đầu tính phí dịch vụ bảo trì phù hợp.)
Chúng tôi đánh giá cao hoạt động kinh doanh của bạn và đưa ra chính sách hoàn trả ngay lập tức trong 7 ngày. (7 ngày sau khi nhận được hàng);
Nếu các mặt hàng bạn mua từ cửa hàng của chúng tôi không có chất lượng hoàn hảo, tức là chúng không hoạt động về mặt điện tử theo thông số kỹ thuật của nhà sản xuất, bạn chỉ cần trả lại chúng cho chúng tôi để thay thế hoặc hoàn lại tiền;
Nếu hàng bị lỗi, vui lòng thông báo cho chúng tôi trong vòng 3 ngày kể từ ngày giao hàng;
Bất kỳ mặt hàng nào phải được trả lại trong tình trạng ban đầu để đủ điều kiện được hoàn lại tiền hoặc thay thế;
Người mua chịu trách nhiệm cho tất cả các chi phí vận chuyển phát sinh.
Hỏi: Bạn có sẵn bước sóng nào khác không?
Trả lời: Chúng tôi có thể cung cấp bước sóng băng tần C hoặc băng tần L.
Q: Nó có thể làm được nhiều việc hơn với sức mạnh không?
A: 20mW một là tùy chọn.
