Điốt Laser hình cánh bướm DFB 1064nm 200mW

Điốt Laser Bướm DFB 1064nm 200mW là loại laser có băng thông hẹp với băng thông 100kHz và công suất đầu ra lên tới 200mW, được sử dụng rộng rãi trong các nguồn hạt giống laser sợi quang và lidar.

Gửi yêu cầu

Mô tả Sản phẩm

Đi-ốt Laser hình cánh bướm DFB 1064nm 200mW là loại laser có băng thông hẹp với băng thông truyền dẫn 100kHz và công suất đầu ra lên tới 200mW, được sử dụng rộng rãi trong các nguồn hạt giống laser sợi quang và lidar.

Tính năng của Điốt Laser Bướm DFB 1064nm 200mW

200mW Công suất đầu ra cao;

Độ tin cậy cao đã được chứng minh tại hiện trường;

Đuôi lợn sợi Hi1060 SM hoặc PM980-HP;

Gói bướm 14PIN;

Máy bơm nhiệt nhiệt điện bên trong và điốt quang giám sát;

Độ tin cậy:Telcordia GR-468. RoHS

Các ứng dụng Điốt Laser Bướm DFB 1064nm 200mW:

Nguồn hạt giống cho tia laser;

Quang phổ;

Cảm biến quang học.

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	Tối thiểu.	Tối đa.	Đơn vị
Điện áp hoạt động tối đa	V	-	2.5	V
Dòng điện hoạt động tối đa	I	-	500	ma
Điện áp ngược MPD	VMPD	-	20	V
Điện áp làm mát nhiệt điện	VTEC	-	4.8	V
Dòng điện làm mát nhiệt điện	ITEC	-	1.8	A
Nhiệt độ trường hợp vận hành	TC	-20	60	℃
Nhiệt độ bảo quản	TSTG	-40	85	℃
Độ ẩm bảo quản	-	5	85	%RH
Phóng tĩnh điện (ESD)	VESD	-	500	V
Nhiệt độ hàn chì	STEM	-	260	℃
Thời gian hàn chì	THỜI GIAN		10	giây

Đặc tính quang điện (nhiệt độ laser 25oC):

tham số	Biểu tượng	Tình trạng	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Bước sóng trung tâm	λc	TL=15～35°CW	1062	1064	1066	bước sóng
Công suất đầu ra quang học	PO	TL=25oC	-	200	-	mW
Ngưỡng hiện tại	thứ nhất	TL=25oC	-	45	70	ma
Điện áp hoạt động	VOP	IOP= 200mA(CW)	-	-	2.5	V
Dòng điện hoạt động	Iop	IOP= 200mA(CW)	-	300	500	ma
-3dB Độ rộng phổ	Δλ	-	-	0.03	-	bước sóng

Tỷ lệ triệt tiêu chế độ bên	SMSR	-	-	40	-	dB
Tỷ lệ tuyệt chủng phân cực	phòng cấp cứu	-	18	-	-	dB
Nhiệt độ. hệ số bước sóng	Δλ/ΔT	-	-	0.08	-	nm/oC
Khả năng phản hồi của MPD	IMON/POP	@-5V điện áp phân cực	1	-	30	μA/mW
Điện trở nhiệt	RTH	-	9.5	10	10.5	KΩ

Thông số kỹ thuật sợi quang:

Thông số	Sự miêu tả
Loại sợi	Hi1060 hoặc PM980
Kiểu bím tóc	Ống rời 900μm
chiều dài bím tóc	1,0 ± 0,1m
Kiểu kết nối	FC/APC

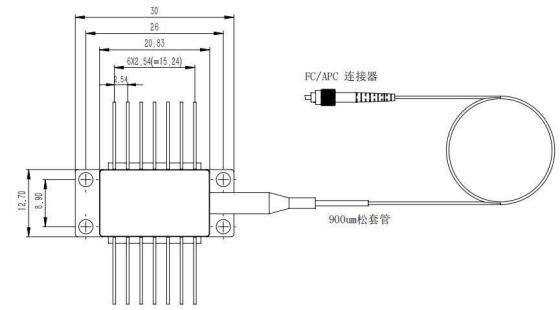

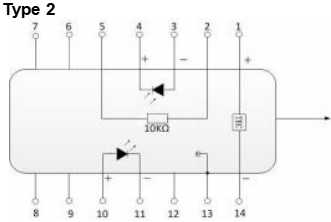

Bản vẽ gói & Định nghĩa PIN-OUT (Đơn vị: mm):

GHIM	Sự miêu tả	GHIM	Sự miêu tả
1	TEC(+)	14	TEC(-)
2	Điện trở nhiệt	13	Trường hợp mặt đất
3	Cực dương màn hình PD (-)	12	NC
4	Cực âm màn hình PD (+)	11	Cực âm laze (-)
5	Điện trở nhiệt	10	Cực dương laze (+)
6	NC	9	NC
7	NC	8	NC

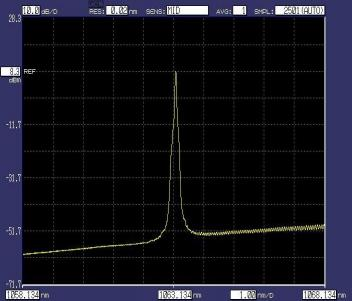

Phổ quang học điển hình

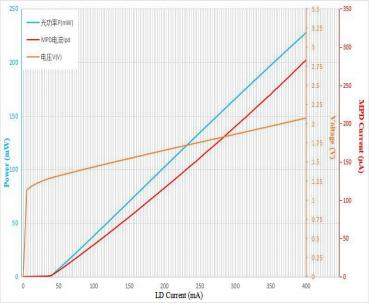

Quang phổ (Công suất=200mW,25°C) Đường cong điện áp-dòng điện nhẹ (25°C)

Thông tin đặt hàng:

BFLD	-XXXX	-X	XX	-XX	X
Loại laze	Bước sóng	Công suất đầu ra	Loại sợi	Đầu nối	PIN-OUT
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA : FC/APCKhác	NULL: 14PIN Loại 2 Tùy chỉnh (10PIN)

Ví dụ:BFLD-1060-2HSM-FA (Thông tin đặt hàng: Đi-ốt laser DFB Butterfly 1064nm với công suất đầu ra 200mW và sợi SM Hi1060 có đầu nối FC/APC, PIN-OUT là Loại 2).
