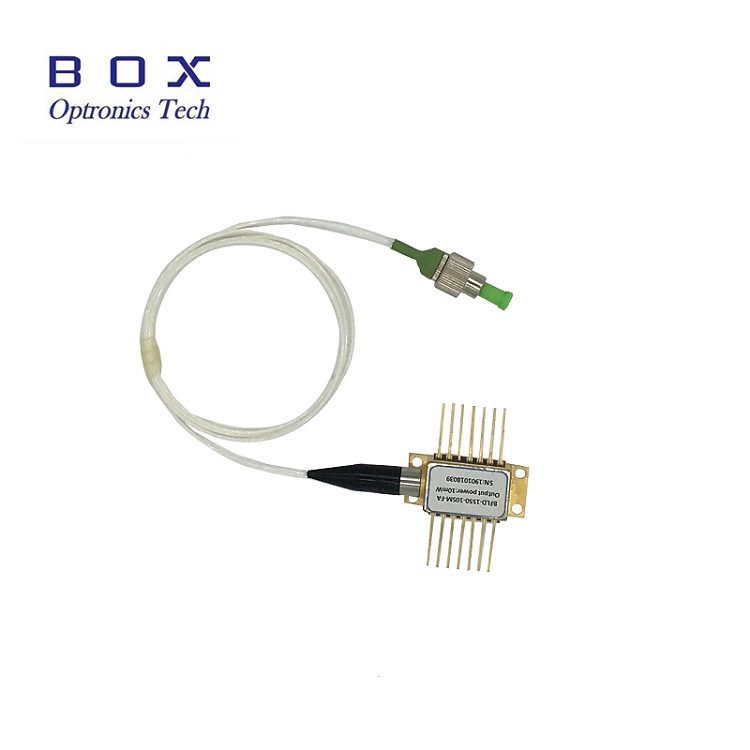

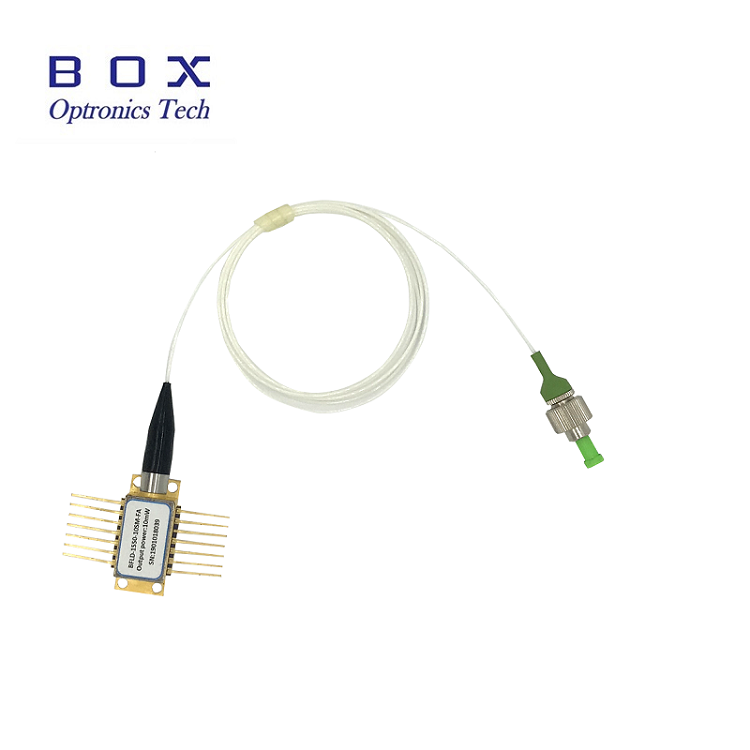

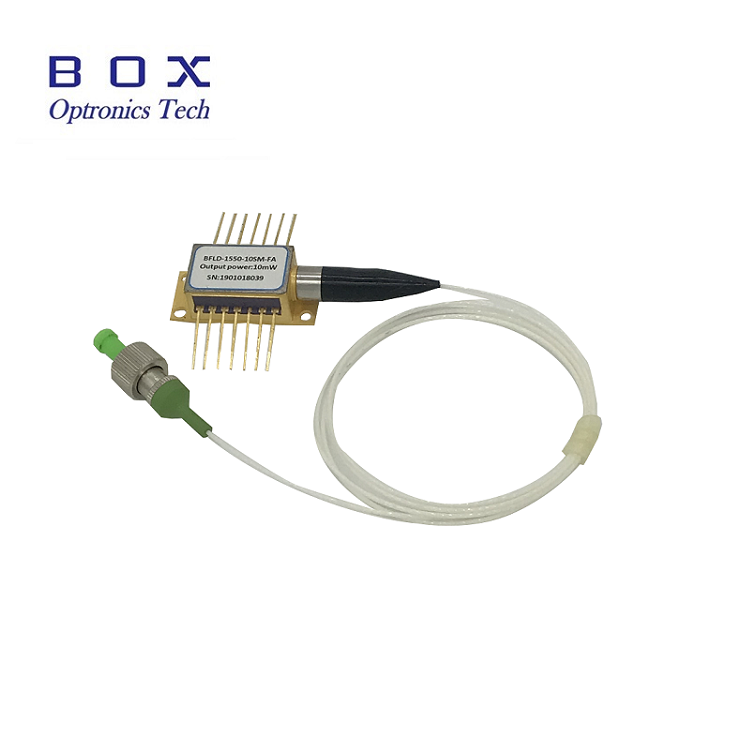

Điốt Laser hình bướm 1030nm 200mW 100KHz DFB

Đi-ốt Laser hình bướm DFB 1030nm 200mW 100KHz là đi-ốt laser gói bướm DFB công suất cao, băng thông hẹp, Được sử dụng rộng rãi làm nguồn giống cho laser sợi quang hoặc để đo quang phổ chính xác.

Gửi yêu cầu

Mô tả Sản phẩm

1.Tóm tắt:

Đi-ốt Laser hình bướm DFB 1030nm 200mW 100KHz là đi-ốt laser gói bướm DFB công suất cao, có độ rộng đường truyền hẹp, Được sử dụng rộng rãi làm nguồn giống cho laser sợi quang hoặc để đo quang phổ chính xác.

2. Tính năng:

• Công suất phát cao 200mW;

• Băng thông hẹp dưới 100kHz;

• Sợi PM PER cao hơn 18dB;

• Gói Butterfly 14PIN;

• Bơm nhiệt nhiệt điện bên trong và điốt quang giám sát;

• Độ tin cậy cao đã được chứng minh tại hiện trường.

Độ tin cậy:Telcordia GR-468. RoHS

3. Ứng dụng:

• Nguồn giống cho tia laser;

• Quang phổ;

• Cảm biến quang học.

4. Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	Tối thiểu.	Tối đa.	Đơn vị
LD Dòng ngược	IR	-	2	V
LD Chuyển tiếp hiện tại	NẾU NHƯ	-	500	ma
Điện áp ngược MPD	VMPD	-	20	V
Điện áp làm mát nhiệt điện	VTEC	-	4.8	V
Dòng điện làm mát nhiệt điện	ITEC	-	2.5	A
Nhiệt độ trường hợp vận hành	TC	-45	70	℃
Nhiệt độ bảo quản	TSTG	-40	85	℃
Độ ẩm bảo quản	-	5	85	%RH
Phóng tĩnh điện (ESD)	VESD	-	500	V
Nhiệt độ hàn chì	STEM	-	260	℃
Thời gian hàn chì	THỜI GIAN		10	giây

5. Đặc điểm quang điện (nhiệt độ laser 25oC):

tham số	Biểu tượng	Tình trạng	Tối thiểu.	Đánh máy.	Tối đa.	Đơn vị
Bước sóng trung tâm	λc	TL= 15～35°CW	1028	1030	1032	bước sóng
Công suất đầu ra quang học	PO	TL=25oC	-	200	-	mW
Ngưỡng hiện tại	thứ nhất	TL=25oC	-	45	70	ma
Điện áp hoạt động	VOP	POP= 200mW(CW)	-	-	2.5	V
Dòng điện hoạt động	Iop	POP= 200mW(CW)	-	300	500	ma
Chiều rộng băng thông	Δλ	-	-	30	100	KHz
Tỷ lệ triệt tiêu chế độ bên	SMSR	-	-	40	-	dB
Tỷ lệ tuyệt chủng phân cực	phòng cấp cứu	-	18	-	-	dB
Nhiệt độ. hệ số bước sóng	Δλ/ΔT	-	-	0.08	-	nm/oC
Khả năng phản hồi của MPD	IMON/POP	@-5V điện áp phân cực	1	-	30	μA/mW
Điện trở nhiệt	RTH	-	9.5	10	10.5	KΩ

6. Thông số kỹ thuật cáp quang:

Thông số	Sự miêu tả
Loại sợi	PM980
Kiểu bím tóc	Ống rời 900μm
chiều dài bím tóc	1,2 ± 0,1m
Kiểu kết nối	FC/APC

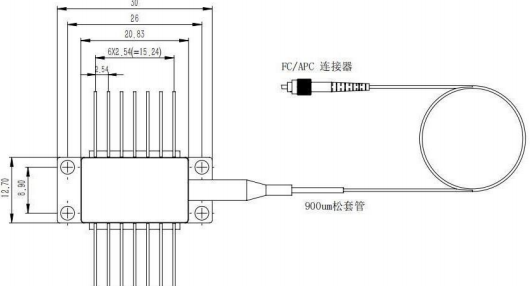

7. Định nghĩa bản vẽ gói hàng&PIN-OUT(Đơn vị: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Loại 2

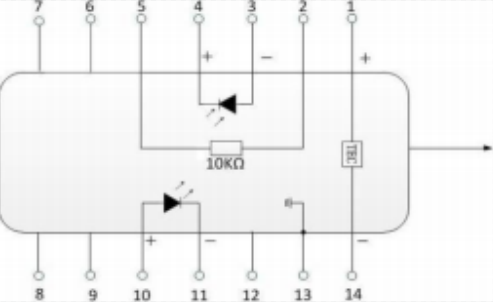

GHIM	Sự miêu tả	GHIM	Sự miêu tả
1	TEC(+)	14	TEC(-)
2	Điện trở nhiệt	13	Trường hợp mặt đất
3	Cực dương màn hình PD (-)	12	NC
4	Cực âm màn hình PD (+)	11	Cực âm laze (-)
5	Điện trở nhiệt	10	Cực dương laze (+)
6	NC	9	NC
7	NC	8	NC
